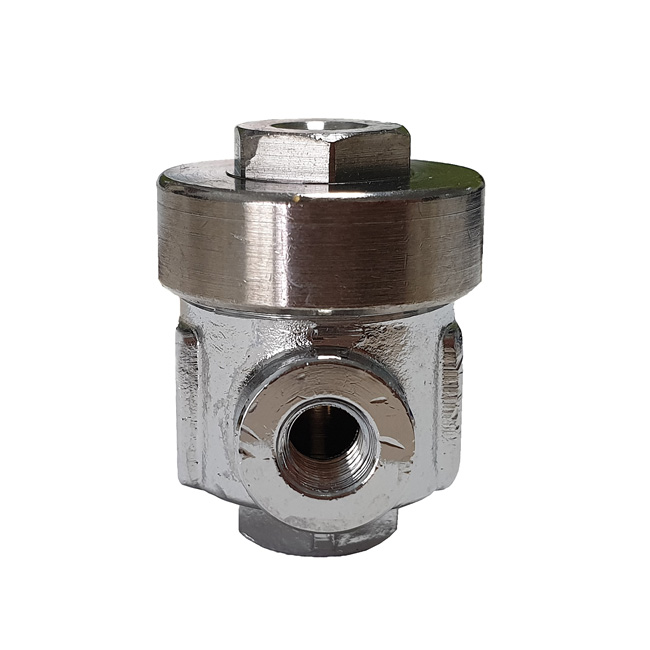

Schnellentlüftungsventil mit VITON® Dichtung. Gehäuse Messing vernickelt
Schnellentlüftungsentile werden zum schnellen Entlüften von Druckluft-Zylindern eingesetzt um die Zylindergeschwindigkeit, durch unverzügliches Ablassen der Druckluft zu erhöhen. Anschlussschema: A: Anschluss an den Drucklufteingang des Zylinder P: Druckluftzufuhr vom Steuerventil R: Entlüftungsöffnung und z.B. Anschluss für einen Schalldämpfers Funktionsweise: Vom Steuerventil strömt die Druckluft über Ventileingang P und Anschluss A in den Druckluft-Zylinder. Nach dem Umschalten des Steuerventils auf Entlüftung/Entspannung, leitet das Schnellentlüftungsventil die Druckluft unmittel über den Ausgang R ab. Empfehlungen Um die Geräuchentwicklung beim Entlüften zu verringern empfehlen wir Schalldämpfer mit ausreichendem Durchflussvolumen Die Ventile solten nur bei Zylindern mit genügender Dämpfung eingesetzt werden Technische Daten / Abmessungen
Ventilkörper: Messing vernickelt Membrane: Viton® Temperaturbereich: -20°C bis +150°C Maximaler Betriebsdruck 12 bar Minimaler Betriebsdruck 0,5 Gewinde A/P/R = M5 Abmessungen F: M5 I: 4 mm H: 24,8 mm H1: 15,6 mm CH: 10 mm CH1: 10 mm E: 10,5 mm
